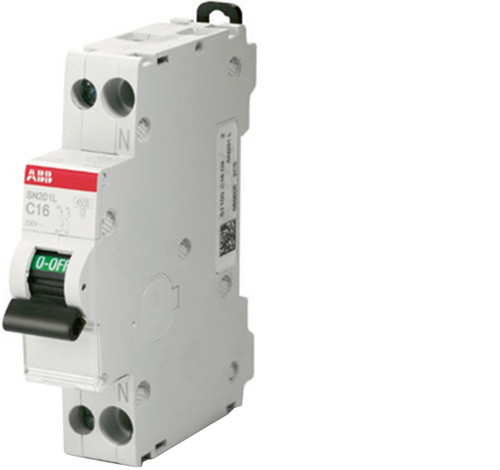

Interruttore Magnetotermico 1P+N, 4,5kA, C, 25A
ABBSN201LC25
ABB SACE
Gli interruttori magnetotermici SN201 realizzano in un solo modulo la protezione contro i sovraccarichi e corto circuiti. Disponibili nelle curve di intervento B e C da 2 a 40A consentono di realizzare la protezione di tutti i circuiti tipicamente presenti negli impianti residenziali. Il segnalino r…
Leggi la descrizione completa
Leggi la descrizione completa
Gli interruttori magnetotermici SN201 realizzano in un solo modulo la protezione contro i sovraccarichi e corto circuiti. Disponibili nelle curve di intervento B e C da 2 a 40A consentono di realizzare la protezione di tutti i circuiti tipicamente presenti negli impianti residenziali. Il segnalino rosso-verde integrato sulla manopola, unitamente al portacartellino, garantisce all'utilizzatore una chiara identificazione dell'eventuale circuito guasto.
Caratteristiche tecniche:
- Profondità 66mm
- Potere d'interruzione Inc 4500 A
- Larghezza 17,5mm
- Altezza 90mm
- Corrente In 25A
- Poli n° 1+N
- Tensione 230V
- Moduli N°1
- Grado di protezione IP20
- Sezione massima Cavo 25mmq
| corrente di dimensionamento (A) | 25 |
| larghezza in unità di suddivisione | 2 |
| potere di interruz. nominale Icn secondo EN 60898 a 400 V (kA) | 4.5 |
| potere di interruz. nominale Icu secondo IEC 60947-2 a 230 V (kA) | 4.5 |
| tipo di tensione | AC/DC |
| grado di inquinamento | 2 |
| potere di interruz. nominale Icn secondo EN 60898 a 230 V (kA) | 4.5 |
| categoria di sovratensione | 3 |
| frequenza (GHz) | 0-60 |
| temperatura ambiente durante il funzionamento (°C) | -25-55 |
| sezione conduttore collegabile multifilare (mm²) | 0-10 |
| profondità di incasso (mm) | 76 |
| tensione di dimensionamento (kV) | 230 |
| classe di limitazione energetica | 3 |
| sezione conduttore collegabile unifilare (mm²) | 0-16 |
| conduttore neutro a connessione | SI |
| tensione di isolamento nominale Ui (V) | 500 |
| numero di poli (totale) | 2 |
| caratteristica di intervento | C |
| dispositivi supplementari possibili | SI |
| potere di interruz. nominale Icu secondo IEC 60947-2 a 400 V (kA) | 6 |
| numero di poli protetti | 1 |
| adatto per installazione a incasso | NO |
| grado di protezione (IP) | IP20 |
| Quantità | |
|---|---|
| Quantita Min Ordinabile al fornitore | 1 |
| Quantita Cartone | 6 |
| Unità di misura | PCE |
| Famiglia | |
| Famiglia Di Sconto Codice | BLD20A30 |
| Famiglia Di Sconto Descrizione | INTERRUTTORI MODULARI PER INSTALLAZIONI RESIDENZIALI |
| Famiglia Statistica Codice | A270 |
| Famiglia Statistica Descrizione | AUTOMATICI COMPACT 1P+N 4,5 KA |
| Codici | |
| Codice produttore | SN201LC25 |
| EAN Code | 8012542088851 |
| Gestione | |
| Descrizione Stato Prodotto | prodotto gestito a magazzino |
| Validità listino | 01/01/2025 |
