MORS.X GUIDA DIN. A VITE. SEZ.6MM2 GRIGIO
CEMTBS6
CEMBRE
I morsetti componibili della serie TBS per conduttori con spessore da 0,2 mm2 a 120 mm2 sono la scelta ideale per applicazioni come circuiti passanti, illuminazione, quadri, impianti e distribuzione elettrica civile e industriale. Sono progettati per garantire una tensione nominale fino a 1000 V, se…
Leggi la descrizione completa
Leggi la descrizione completa

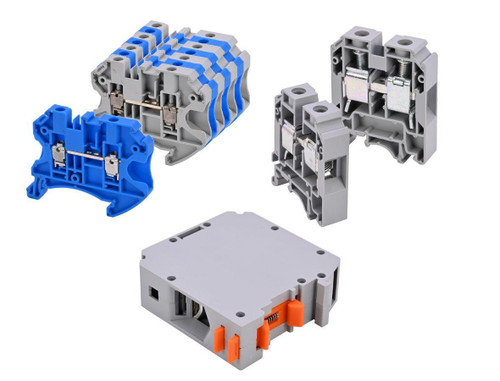

I morsetti componibili della serie TBS per conduttori con spessore da 0,2 mm2 a 120 mm2 sono la scelta ideale per applicazioni come circuiti passanti, illuminazione, quadri, impianti e distribuzione elettrica civile e industriale. Sono progettati per garantire una tensione nominale fino a 1000 V, secondo norma IEC 60947-7-1. Sono costituiti da un solido corpo di PA 6.6 dotato di pratico sistema di aggancio per guide DIN universali.
Lo speciale design della base di aggancio permette di montare e smontare i singoli morsetti lungo la guida DIN in modo rapido e sicuro, riducendo notevolmente i tempi di lavoro.
Disponibili nei colori grigio e blu, i morsetti con serraggio a vite sono dotati di fori di ingresso a forma conica per facilitare l’introduzione dei conduttori negli alloggiamenti dei terminali, che sono realizzati con piastrine di CRCA per assicurare una connessione stabile ed efficace.
Lo speciale design della base di aggancio permette di montare e smontare i singoli morsetti lungo la guida DIN in modo rapido e sicuro, riducendo notevolmente i tempi di lavoro.
Disponibili nei colori grigio e blu, i morsetti con serraggio a vite sono dotati di fori di ingresso a forma conica per facilitare l’introduzione dei conduttori negli alloggiamenti dei terminali, che sono realizzati con piastrine di CRCA per assicurare una connessione stabile ed efficace.
| posizione di collegamento | Sideways |
| esecuzione collegamento elettrico 2 | Screw connection |
| numero di piani | 1 |
| sez. conduttore collegabile a filo sottile senza bussola d'estremità (mm²) | 0.20 |
| piastra di chiusura necessaria | SI |
| colore | Grigio |
| numero di punti di fissaggio per ogni piano | 2 |
| corrente nominale In (A) | 41.00 |
| tensione di dimensionamento (kV) | 1000.00 |
| sezione conduttore collegabile multifilare (mm²) | 0.20 |
| esecuzione antideflagrante 'Ex e' | NO |
| larghezza/dimensione modulare (mm) | 8.00 |
| sez. conduttore collegabile a filo sottile con bussola d'estremità (mm²) | 0.20 |
| lunghezza (cm) | 58.90 |
| tipo di montaggio | Guida DIN (top hat rail) 35 mm |
| materiale del corpo isolante | Thermoplastic |
| temperatura d’esercizio (°C) | -60.00 |
| esecuzione collegamento elettrico 1 | Screw connection |
| piani interni esclusi con ponte | NO |
| classe di infiammabilità del materiale isolante secondo UL 94 | V2 |
| Quantità | |
|---|---|
| Quantita Min Ordinabile al fornitore | 50 |
| Quantita Cartone | 500 |
| Unità di misura | PCE |
| Famiglia | |
| Famiglia Di Sconto Codice | CONNETTORI |
| Famiglia Di Sconto Descrizione | CONNETTORI ( CAPICORDA - GIUNTI - MORSETTI/MORSETTIERE - TUBETTI ) |
| Famiglia Statistica Codice | 3631 |
| Famiglia Statistica Descrizione | MORSETTI T-BLOCKS A VITE |
| Codici | |
| Codice produttore | TBS6 |
| EAN Code | 8051316084903 |
| Gestione | |
| Descrizione Stato Prodotto | prodotto gestito a magazzino |
| Validità listino | 01/01/2025 |
