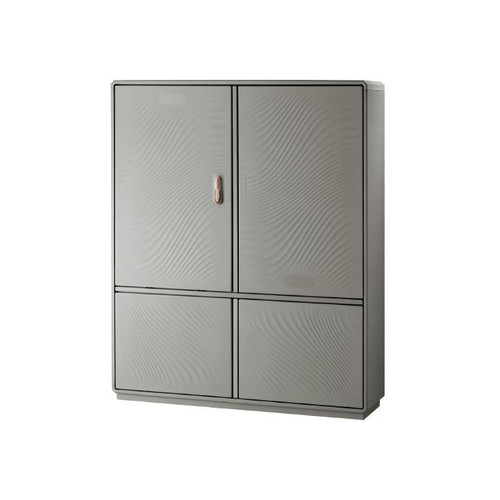

Serie GRAFI 12 - Armadio in vetroresina, 1 vano + zoccolo, IP44, dim. 1840 x 1150 x 330 mm (AxBxP)

Realizzati con 1 vano apparecchiature + zoccolo inferiore integrati in unica struttura di sostegno. Tensione nominale di isolamento Ui 690V. Completi di telaio di ancoraggio per installazione su basamento in calcestruzzo. Porta incernierata completa di chiusura azionabile con maniglia a scomparsa e serratura di sicurezza a cifratura unica Y21 (cilindro a profilato DIN18252 - a richiesta cifrature personalizzate). Lato di apertura anta modificabile in opera, anche su singolo vano. Equipaggiabili con piastre di fondo e accessori dedicati per realizzazione quadri. Pareti di fondo munite di borchie predisposte per inserimento di inserti filettati con prigioniero per fissaggio accessori M6x20. Setto di chiusura inferiore con passacavi conici e guarnizione di tenuta (solo esecuzioni IP55). Realizzati in vetroresina colore RAL 7035. Maniglia in resina termoplastica. Tenone di manovra in acciaio zincato. Aste e paletti interni in acciaio con trattamento GEOMET 321. Cerniere esterne non accessibili in acciaio inox. Telaio in acciaio zincato e verniciato. Guarnizioni di tenuta realizzate in EPDM espanso. Certificazione IMQ secondo norma CEI EN 62208. Grado di protezione IP55 ed IP44 secondo CEI EN 60529, IK10 secondo CEI EN 62262. Predisposti per esecuzione di apparecchiature in classe II secondo CEI 64-8/4.
