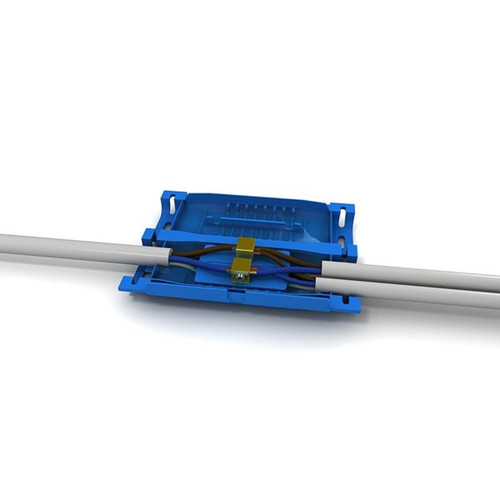

GIUNTO GEL SHARK 406 IN LINEA + SEPARATORE
ETLSH0406
ETL
Con i giunti ad isolamento in gel SHARK Serie Classic si realizzano connessioni in linea e in derivazione parallela su cavi di bassa tensione 0,6/1 kV unipolari e multipolari fino a cinque fasi. Le versioni senza morsettiera e senza separatori, grazie al maggiore spazio disponibile all'interno del …
Leggi la descrizione completa
Leggi la descrizione completa
Con i giunti ad isolamento in gel SHARK Serie Classic si realizzano connessioni in linea e in derivazione parallela su cavi di bassa tensione 0,6/1 kV unipolari e multipolari fino a cinque fasi. Le versioni senza morsettiera e senza separatori, grazie al maggiore spazio disponibile all'interno del giunto, sono indicate per la connessione in linea e in derivazione parallela di cavi unipolari, e per la connessione e l'isolamento di schede e componenti elettronici. Le versioni con separatori sono idonee per la connessione in linea e in derivazione parallela di cavi fino a quattro fasi. Le versioni con morsettiera consentono la connessione in linea, con doppio isolamento, di cavi fino a cinque fasi e sono disponibili, a richiesta, con connettori in alluminio stagnato per connessioni rame-rame, alluminio alluminio e rame-alluminio.
| sez. nominale del conduttore cavo di derivaz. (mm²) | 1.5-2.5 |
| sez. nominale del conduttore cavo di derivaz. (mm²) | 1.5-2.5 |
| diametro del cavo di derivazione (mm) | 13.4-14.6 |
| diametro del cavo di derivazione (mm) | 13.4-14.6 |
| diametro del cavo principale (mm) | 17.5-13.4 |
| diametro del cavo principale (mm) | 17.5-13.4 |
| numero di conduttori | 4 |
| sez. nominale del conduttore cavo principale (mm²) | 6-1.5 |
| sez. nominale del conduttore cavo principale (mm²) | 6-1.5 |
| adatto per | altri |
| tipo | derivazione parallela |
| omologazione per il settore minerario | NO |
| esecuzione | gel |
| accessori di collegamento | senza |
| senza alogeni | SI |
| Descrizione Prodotto | Giunto ad isolamento in gel siliconico per connessione in linea e in derivazione di cavi multipolari |
| Descrizione Titolo | Giunto in gel bassa tensione |
| Descrizione Commerciale | Giunto in gel bassa tensione |
| Applicazioni | Interrata-Aerea-Cavidotti-Installazione Temporanea-Pubblica illuminazione-Gallerie |
| Vantaggi | Pronto all'uso, Riaccessibile, Prodotto ecofriendly, Senza scadenza |
| Grado di protezione | IPX8 |
| Colore | Blu |
| Caratteristiche riempitivo isolante | Completamente trasparente, Riaccessibile, Morbido |
| Comportamento al fuoco | Autoestinguente-Bassa emissione di fumi e gas tossici |
| Sezione cavo derivato quadripolare (mm2) | 1,5-2,5 |
| Sezione cavo tripolare (mm2) | 1,5-6 |
| Sezione cavo passante quadripolare (mm2) | 1,5-6 |
| Sezione cavo quadripolare (mm2) | 1,5-6 |
| Dimensioni esterne (mm) | 145 x 50 x 29 |
| Temperatura di esercizio (øC) | -20 / +90 |
| Certificati | IMQ (cert. n. CA01-00297)-RINA (cert. n. ELE 153611CS) |
| Norme di riferimento | CEI EN 50393, EN 60695-2-11, CEI 20-37/2-1, CEI 20-37/7, CEI EN 60529, CEI EN 50393 par 8.6.3 |
| Conformità | Conforme alla direttiva 2011/65/EU (RoHS 2) |
| Codice doganale | 85363010 |
| Chiave Ricerca | Giunto, Muffola, Joint, Empalme, Giunzione |
| Tipo connessione | In linea-In derivazione parallela |
| Contenuto del Kit | Giunto, Separatori, Fascette, Istruzioni |
| Tipo connettore | Separatori |
| Quantità | |
|---|---|
| Quantita Min Ordinabile al fornitore | 9 |
| Quantita Cartone | 9 |
| Unità di misura | PCE |
| Famiglia | |
| Famiglia Di Sconto Codice | 1 |
| Famiglia Di Sconto Descrizione | SCONTO STANDARD |
| Famiglia Statistica Codice | GIC1 |
| Famiglia Statistica Descrizione | SHARK |
| Codici | |
| Codice produttore | SH0406 |
| EAN Code | 8033501680404 |
| Gestione | |
| Descrizione Stato Prodotto | prodotto gestito a magazzino |
| Validità listino | 02/04/2024 |
