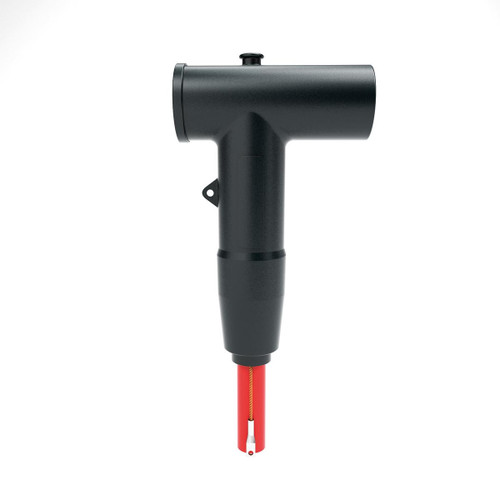

Terminale sconnettibile a T asimmetrico unipolare 25-95 24 kV-Interfaccia tipo C-630 A
ETLTS630025095
ETL
I terminali sconnettibili TS-CA a T consentono la connessione di cavi Media Tensione unipolari oppure ad elica visibile ad apparecchiature elettriche dotate di isolatori passanti a cono esterno unificati a Norme CEI EN 50180 e CEI EN 50181 sia in applicazioni da interno (cabine di Media Tensione) ch…
Leggi la descrizione completa
Leggi la descrizione completa
I terminali sconnettibili TS-CA a T consentono la connessione di cavi Media Tensione unipolari oppure ad elica visibile ad apparecchiature elettriche dotate di isolatori passanti a cono esterno unificati a Norme CEI EN 50180 e CEI EN 50181 sia in applicazioni da interno (cabine di Media Tensione) che da esterno. I terminali serie TS (a T) e TS-CA hanno portata di 630 A e sono collegabili ad isolatori passanti con interfaccia tipo C. I terminali TS-CA si collegano in accoppiamento alla parte posteriore dei terminali TS.
| esecuzione | Retrazione a freddo |
| serie di tensioni | 12/20 kV |
| sezione nominale (mm²) | 25 |
| numero di conduttori | 1 |
| Descrizione Titolo | Terminali sconnettibili per Media Tensione a T asimmetrico per cavi unipolari 25 - 95 ad isolamento estruso 24 kV - Interfaccia tipo C - 630 A |
| Descrizione Commerciale | TS-R |
| Applicazioni | Connessione di cavi MT estrusi ad apparecchiature elettriche dotate di isolatori passanti a cono esterno |
| Caratteristiche | Kit di tre terminali unipolari |
| Contenuto del Kit | Corpo del terminale in EPDM reticolato, con rivestimento semiconduttivo schermante |
| Contenuto del Kit | Capocorda e spina di contatto, Mastice sigillante, nastro autoagglomerante, |
| Contenuto del Kit | cavetto di terra isolato, lubrificante, parti accessorie e istruzioni |
| Sezione conduttore (mm2) | 25 - 95 |
| Diametro sull'isolante (mm) | 16,3 - 24,1 |
| Tensione di esercizio (kV) | 12/20 (24) kV |
| Interfaccia | C |
| Corrente nominale (A) | 630 |
| Corrente nominale (A) | 630 |
| Conformità | VDE 0278, IEC 502-4, EDF HN 52-S-61 |
| Codice doganale | 85469090 |
| Chiave Ricerca | Terminazione, Terminare, terminale sconnettibile, sconnetibili, interfaccia tipo C, MT |
| Quantità | |
|---|---|
| Quantita Min Ordinabile al fornitore | 1 |
| Quantita Cartone | 1 |
| Unità di misura | Pezzo |
| Famiglia | |
| Famiglia Di Sconto Codice | 12 |
| Famiglia Di Sconto Descrizione | SCONTO STANDARD |
| Famiglia Statistica Codice | MTTS |
| Famiglia Statistica Descrizione | TERMINALI SCONNETTIBILI MT |
| Codici | |
| Codice produttore | TS630025095 |
| EAN Code | 8053323900283 |
| Gestione | |
| Descrizione Stato Prodotto | prodotto gestito a magazzino |
| Validità listino | 2026-02-02 00:00:00 |
