Diff Magn 1Pn 30Ma Ac 16A 4.5Ka C 2M
HAGADC816H
HAG
Interruttore differenziale magnetotermico 1P+N 30mA 16A 4,5kA curva C protezione AC 2M.Caratteristiche tecniche:Numero di poli: 1P+N.Curva: C.Protezione: AC.Potere d'interruzione nominale: 4,5 kA.Tensione di isolamento nominale Ui: 500V.Tensione nominale di tenuta di impulso Uimp: 4000V.Tensione nom…
Leggi la descrizione completa
Leggi la descrizione completa

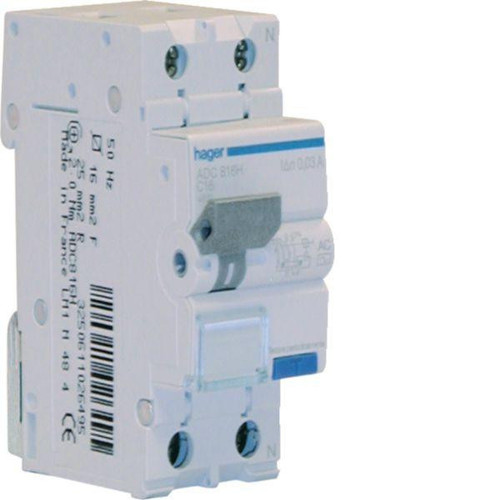

Interruttore differenziale magnetotermico 1P+N 30mA 16A 4,5kA curva C protezione AC 2M.
Caratteristiche tecniche:
- Numero di poli: 1P+N.
- Curva: C.
- Protezione: AC.
- Potere d'interruzione nominale: 4,5 kA.
- Tensione di isolamento nominale Ui: 500V.
- Tensione nominale di tenuta di impulso Uimp: 4000V.
- Tensione nominale di impiego CA: 240V.
- Tipo di tensione di alimentazione: AC.
- Corrente nominale: 16 A.
- Sensibilità IΔn: 30mA.
- Frequenza: 50 Hz.
- Potenza dissipata totale: 5,2 W.
- Durata elettrica e numero di cicli: 2000.
- Numero di manovre (durata meccanica): 2000.
- Misure: 35 x 68 x 83 mm.
- Numero di moduli: 2.
- Tipo di connessione: terminale a vite.
- Grado di protezione IP: IP2X.
| corrente di guasto nominale (A) | 0.03 |
| resistenza a corrente impulsiva (kA) | 0.25 |
| numero di poli protetti | 1 |
| sezione conduttore collegabile unifilare (mm²) | 1 |
| sezione conduttore collegabile multifilare (mm²) | 1 |
| corrente di dimensionamento (A) | 16 |
| grado di inquinamento | 2 |
| larghezza in unità di suddivisione | 2 |
| numero di poli (totale) | 2 |
| tensione di dimensionamento (kV) | 240 |
| temperatura ambiente durante il funzionamento (°C) | -25 |
| classe di limitazione energetica | 3 |
| categoria di sovratensione | 3 |
| resistenza di tensione ad impulso nominale Uimp (kV) | 4 |
| potere di interruz. nominale in cortocircuito secondo EN 61009-1 (kA) | 4.5 |
| potenza dissipata (W) | 5.20 |
| frequenza | 50 Hz |
| tensione di isolamento nominale Ui (V) | 500 |
| potere di interruz. nominale secondo IEC 60947-2 (kA) | 6 |
| profondità di incasso (mm) | 68 |
| tipo di tensione | AC |
| tipo di corrente di guasto | AC |
| caratteristica di intervento | C |
| con dispositivo di bloccaggio | NO |
| protezione da scatto intempestivo | NO |
| grado di protezione (IP) | IP2X |
| caratteristiche di spegnimento | non ritardato |
| conduttore neutro a connessione | SI |
| montaggio a incasso | SI |
| Quantità | |
|---|---|
| Quantita Min Ordinabile al fornitore | 1 |
| Quantita Cartone | 1 |
| Unità di misura | PCE |
| Famiglia | |
| Famiglia Di Sconto Codice | NETTI-CENTRALINI |
| Famiglia Di Sconto Descrizione | NETTI-CENTRALINI |
| Famiglia Statistica Codice | D6213 |
| Famiglia Statistica Descrizione | 4,5 kA, 1P+N, 2M, curva C, Tipo AC |
| Codici | |
| Codice produttore | ADC816H |
| EAN Code | 3250611026495 |
| Gestione | |
| Descrizione Stato Prodotto | prodotto gestito a magazzino |
| Validità listino | 02/01/2025 |
