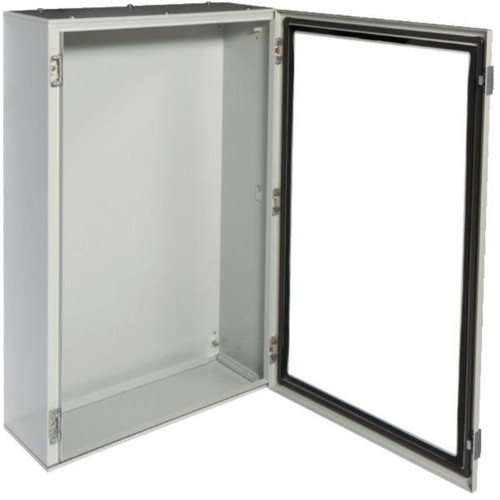

Quadro in lamiera a parete con porta trasparente H950 L600 P250 orion plus
HAGFL175A
HAG
Quadro a parete orion plus in lamiera dotato di porta trasparente, altezza 950 mm, larghezza 600 mm e profondità 250 mm. La robusta struttura in acciaio 12/10 colore grigio RAL 7035 offre protezione completa contro polvere e getti d'acqua (IP65). Supporta corrente nominale 250 A, corto circuito 35 k…
Leggi la descrizione completa
Leggi la descrizione completa
Quadro a parete orion plus in lamiera dotato di porta trasparente, altezza 950 mm, larghezza 600 mm e profondità 250 mm. La robusta struttura in acciaio 12/10 colore grigio RAL 7035 offre protezione completa contro polvere e getti d'acqua (IP65). Supporta corrente nominale 250 A, corto circuito 35 kA, tensione operativa 400 V e isolamento a 690 V. Progettato per durabilità e sicurezza, conforme alla norma CEI EN 62208.
| tipo di montaggio | A parete |
| classe di protezione | I |
| colore | Grigio |
| larghezza (mm) | 600 |
| altezza (mm) | 950 |
| profondità (mm) | 250 |
| numero RAL | 7035 |
| con piastra di montaggio | NO |
| superficie | Verniciatura a polvere |
| numero di file | 6 |
| tipo di copertura | Porta |
| numero di ingressi per conduttori | 2 |
| possibilità di applicazione | SI |
| profondità interna (mm) | 245 |
| materiale della scatola | Acciaio |
| ottenimento della funzione | Senza |
| larghezza in unità di suddivisione | 26 |
| adatto per uso esterno | NO |
| resistenza agli urti | IK10 |
| numero di moduli | 156 |
| tipo di porta | Singolo |
| grado di protezione (IP) | IP65 |
| coperchio/porta trasparente | SI |
| con serratura | SI |
| adatto per parafulmine | NO |
| corrente nominale (In) (A) | 250 |
| spessore materiale scatola (mm) | 1.2 |
| spessore materiale porta/coperchio (mm) | 1.2 |
| esecuzione coperchio | Chiuso |
| numero delle aperture per la piastra della flangia | 2 |
| Coprire con rilascio di sovrapressione | NO |
Scheda tecnica
Reach Declaration
Pagina produttore
Guida alla sicurezza - HAGFL175A
Declaration REACH - HAGFL175A
Declaration RoHS - HAGFL175A
Reach Declaration
Pagina produttore
Guida alla sicurezza - HAGFL175A
Declaration REACH - HAGFL175A
Declaration RoHS - HAGFL175A
| Quantità | |
|---|---|
| Quantita Min Ordinabile al fornitore | 1 |
| Quantita Cartone | 1 |
| Unità di misura | Pezzo |
| Famiglia | |
| Famiglia Di Sconto Codice | QUADRI-AUTOMAZ |
| Famiglia Di Sconto Descrizione | QUADRI-AUTOMAZ |
| Famiglia Statistica Codice | E5307 |
| Famiglia Statistica Descrizione | Quadri orion+ lamiera con porta trasp |
| Codici | |
| Codice produttore | FL175A |
| EAN Code | 3250610670767 |
| Gestione | |
| Descrizione Stato Prodotto | prodotto in esaurimento e in via di annullamento |
| Validità listino | 2026-06-01 00:00:00 |
