V50-B+C 1+NPE SPD T1+T2 280V
OBO5093653
OBOLeggi la descrizione completa
limitatore combinato, limitatore di corrente da fulmine e di sovratensione tipo 1+2 secondo DIN EN 61643-11 (B+C secondo VDE 0675 parte 6).
Per l'equipotenzializzazione con protezione da fulmini secondo VDE 0185-305 (IEC 62305)
Capacità di scarica corrente da fulmine 12,5 kA (10/350) per polo e 50 kA (10/350) totale
Universalmente adatto per sistemi TT e TN
Con la nuova parte inferiore Multibase con morsetto di collegamento multiplo
Unità completa composta da modulo di protezione e inferiore assemblate e pronte per il collegamento
Limitatore, innestabile con unità di separazione dinamica
Indicatore ottico di funzionamento
Livello di protezione
Limitatore-varistore all'ossido di zinco incapsulato non soffiante per l'utilizzo nelle scatole di distribuzione
Collegamenti contrassegnatiApplicazione: compensazione del potenziale con protezione da fulmini in edifici anche con parafulmine esterno della classe III e IV e nelle scatole di distribuzione normalmente in commercio.
| classe di prova | tipo 1 e 2 |
| forma della rete TN | SI |
| forma della rete TN-S | SI |
| forma della rete TT | SI |
| forma della rete TN-C-S | SI |
| numero di poli | 1 |
| livello di protezione (kV) | 1.3 |
| corrente impulsiva (10/350) (kA) | 12.5 |

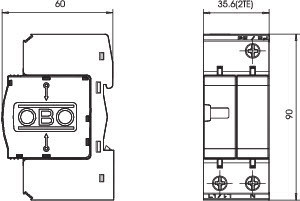

| dimensione | 2 UM |
| tensione nominale AC (V) | 230 |
| tensione nominale DC (V) | 230 |
| sez. max del conduttore flessibile (a filo sottile) (mm²) | 25 |
| tensione permanente AC max. (V) | 280 |
| sez. max del conduttore rigido (uni-/multifilare) (mm²) | 35 |
| tipo di montaggio | barra cieca 35 mm |
| soffiante | NO |
| segnalazione a distanza | NO |
| fusibile ausiliario integrato | NO |
| forma della rete DC | NO |
| forma della rete IT | NO |
| forma della rete TN-C | NO |
| altre forme della rete | NO |
| segnalazione nell’apparecchio | ottico |
| Quantità | |
|---|---|
| Quantita Min Ordinabile al fornitore | 1 |
| Quantita Cartone | 1 |
| Unità di misura | PCE |
| Famiglia | |
| Famiglia Di Sconto Codice | 0210 |
| Famiglia Di Sconto Descrizione | Sistemi di protezione da sovratensione |
| Famiglia Statistica Codice | 0210 |
| Famiglia Statistica Descrizione | Sistemi di protezione da sovratensione |
| Codici | |
| Codice produttore | 5093653 |
| EAN Code | 4012195688426 |
| Gestione | |
| Descrizione Stato Prodotto | Prodotto annullato |
| Validità listino | 01/01/2021 |
